LOCKING

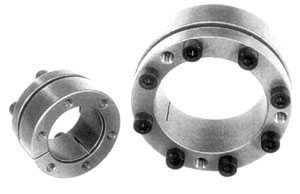

ELEMENTS - SWLE 200A TYPE
- Advantages
-SWLE200-A applies to high transmissible torque and precise positioning.
- No axial shift while assembling
- Required shaft : Ø 19 ~ Ø 100 mm
- Usage
-
Pulley, gear, flywheel, cam, lever etc.
- Features
-
Material : DIN C45, JIS S45C, KS SM45C
- Hardness : HRC 22 ~ 25
- Surface treatment : Barrel grinding
|

|
|

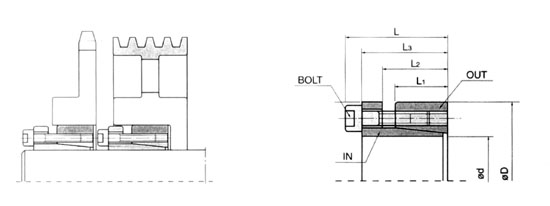

Dimensions
(mm)
SWLE
200A
d x D |
Dimensions |
Clamp
Bolts |
Transmissible |
Surface
Preassure |
Weight
(g) |
L |
L3 |
L2 |
L1 |
D |
Holes |
Thread |
Torque |
Torque
Mt (kgf-m) |
Axial
Load Pax
(kgf) |
Shaft
kgf/mm2 |
Boss
kgf/mm2 |
19
x 47 |
38 |
32 |
24 |
20 |
47 |
6 |
M
6 x 22 |
1.6 |
30 |
3,100 |
30.4 |
9.8 |
325 |
20
x 47 |
38 |
32 |
24 |
20 |
47 |
6 |
M
6 X 22 |
1.6 |
31 |
3,100 |
28.8 |
9.8 |
315 |
22
x 47 |
38 |
32 |
24 |
20 |
47 |
6 |
M
6 X 22 |
1.6 |
34 |
3,100 |
26.2 |
9.8 |
305 |
24
x 50 |
38 |
32 |
24 |
20 |
50 |
7 |
M
6 X 22 |
1.6 |
47 |
3,900 |
30.0 |
11.5 |
345 |
25
x 50 |
38 |
32 |
24 |
20 |
50 |
7 |
M
6 X 22 |
1.6 |
49 |
3,900 |
28.8 |
11.5 |
335 |
28
x 55 |
38 |
32 |
24 |
20 |
55 |
7 |
M
6 X 22 |
1.6 |
55 |
3,900 |
25.7 |
10.5 |
395 |
30
x 55 |
38 |
32 |
24 |
20 |
55 |
7 |
M
6 X 22 |
1.6 |
59 |
3,900 |
24.0 |
10.5 |
375 |
32
x 60 |
38 |
32 |
24 |
20 |
60 |
9 |
M
6 X 22 |
1.6 |
75 |
4,650 |
27.0 |
11.5 |
455 |
35
x 60 |
38 |
32 |
24 |
20 |
60 |
9 |
M
6 X 22 |
1.6 |
82 |
4,650 |
24.7 |
11.5 |
420 |
38
x 65 |
38 |
32 |
24 |
20 |
65 |
9 |
M
6 X 22 |
1.6 |
89 |
4,650 |
22.7 |
10.6 |
490 |
40
x 65 |
38 |
32 |
24 |
20 |
65 |
9 |
M
6 X 22 |
1.6 |
93 |
4,650 |
21.6 |
10.6 |
465 |
42
x 75 |
48 |
40 |
29 |
24 |
75 |
9 |
M
6 X 22 |
3.9 |
181 |
8,600 |
31.9 |
14.2 |
855 |
45
x 75 |
48 |
40 |
29 |
24 |
75 |
9 |
M
8 X 30 |
3.9 |
194 |
8,600 |
29.8 |
14.2 |
795 |
48
x 80 |
48 |
40 |
29 |
24 |
80 |
9 |
M
8 X 30 |
3.9 |
207 |
8,600 |
27.9 |
13.3 |
905 |
50
x 80 |
48 |
40 |
29 |
24 |
80 |
9 |
M
8 X 30 |
3.9 |
216 |
8,600 |
26.8 |
14.6 |
860 |
55
x 85 |
48 |
40 |
29 |
24 |
85 |
10 |
M
8 X 30 |
3.9 |
277 |
10,000 |
28.4 |
13.8 |
935 |
60
x 90 |
48 |
40 |
29 |
24 |
90 |
10 |
M
8 X 30 |
3.9 |
302 |
10,000 |
26.0 |
14.9 |
1,000 |
65
x 95 |
48 |
40 |
29 |
24 |
95 |
12 |
M
8 X 30 |
3.9 |
374 |
11,500 |
27.5 |
14.2 |
1,070 |
70
x 110 |
62 |
52 |
37 |
30 |
110 |
10 |
M
10 X 40 |
7.5 |
554 |
15,800 |
29.0 |
14.2 |
2,060 |
75
x 115 |
62 |
52 |
37 |
30 |
115 |
0 |
M
10 X 40 |
7.5 |
594 |
15,800 |
27.0 |
13.5 |
2,170 |
80
x 120 |
62 |
52 |
37 |
30 |
120 |
10 |
M
10 X 40 |
7.5 |
633 |
15,800 |
25.4 |
13.0 |
2,280 |
85
x 125 |
62 |
52 |
37 |
30 |
125 |
12 |
M
10 X 40 |
7.5 |
769 |
18,000 |
27.3 |
14.3 |
2,400 |
90
x 130 |
62 |
52 |
37 |
30 |
130 |
12 |
M
10 X 40 |
7.5 |
814 |
18,000 |
25.8 |
13.7 |
2,510 |
95
x 135 |
62 |
52 |
37 |
30 |
135 |
14 |
M
10 X 40 |
7.5 |
1,074 |
25,000 |
30.5 |
16.5 |
2,650 |
100
x 145 |
74 |
34 |
46 |
39 |
145 |
15 |
M
10 X 40 |
7.5 |
1,130 |
25,000 |
20.9 |
11.8 |
3,950 |
|
