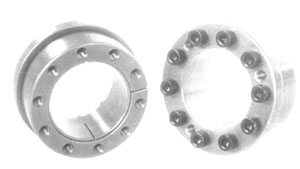

LOCKING ELEMENTS - SWLE 200B TYPE

  • Advantages
    -SWLE200-B applies to high transmissible torque and precise positioning.
    - No axial shift while assembling
    - Required shaft : Ø 8 ~ Ø 100 mm
  • Usage
    - Pulley, gear, flywheel, cam, lever etc.
  • Features
    - Material : DIN C45, JIS S45C, KS SM45C
    - Hardness : HRC 22 ~ 25
    - Surface treatment : Barrel grinding

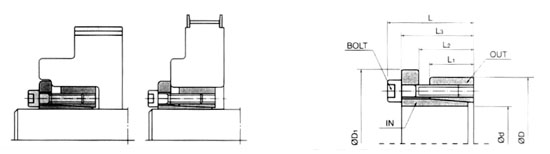

Dimensions (mm)

SWLE 200B
d x D
Dimensions
Clamp Bolts
Transmissible
Surface Preassure
Weight
(g)
L
L3
L2
L1
D
D1
Holes
Thread
Torque
Torque
Mt (kgf-m)
Axial Load Pax
(kgf)
Shaft
kgf/mm2
Boss
kgf/mm2
8 x 22
21
17
13
10
23
25
3
M 4 X 15
0.39
1.8
470
27.9
7.1
45
9 x 23
21
17
13
10
23
26
3
M 4 X 15
0.39
2.1
470
24.8
6.8
50
10 x 24
21
17
13
10
24
27
4
M 4 X 15
0.39
3.0
620
30.0
8.7
53
11 x 25
21
17
13
10
25
28
4
M 4 X 15
0.39
3.4
620
27.0
8.4
56
12 x 26
21
17
13
10
26
29
5
M 4 X 15
0.39
4.7
780
31.3
10.0
60
13 x 27
21
17
13
10
27
30
5
M 4 X 15
0.39
5.0
750
28.6
9.7
63
14 x 31
26
21
16
12.5
31
34
4
M 5 X 15
0.8
7.0
1,000
26.6
8.7
100
15 x 32
26
21
16
12.5
32
35
4
M 5 X 15
0.8
7.5
1,000
24.8
8.4
105
16 x 33
26
21
16
12.5
33
36
4
M 5 X 15
0.8
8.0
1,000
23.2
8.1
110
17 x 34
26
21
16
12.5
34
37
5
M 5 X 15
0.8
10.5
1,250
27.3
9.9
115
18 x 35
26
21
16
12.5
35
38
5
M 5 X 15
0.8
11.0
1,250
25.8
9.6
120
19 x 47
38
32
24
20
47
53
6
M 6 x 22
1.6
29
3,000
29.0
9.4
355
20 x 47
38
32
24
20
47
53
6
M 6 X 22
1.6
30
3,000
27.5
9.4
350
22 x 47
38
32
24
20
47
53
6
M 6 X 22
1.6
33
3,000
25.0
10.3
335
24 x 50
38
32
24
20
50
56
7
M 6 X 22
1.6
42
3,450
26.7
10.3
380
25 x 50
38
32
24
20
50
56
7
M 6 X 22
1.6
44
3,450
25.7
9.4
370
28 x 55
38
32
24
20
55
62
7
M 6 X 22
1.6
48
3,450
22.9
9.4
440
30 x 55
38
32
24
20
55
62
7
M 6 X 22
1.6
52
3,450
21.4
11.0
425
32 x 60
38
32
24
20
60
68
9
M 6 X 22
1.6
71
4,450
25.8
11.0
510
35 x 60
38
32
24
20
60
68
9
M 6 X 22
1.6
78
4,450
23.6
10.0
475
38 x 65
38
32
24
20
65
73
9
M 6 X 22
1.6
85
4,450
21.7
10.2
550
40 x 65
38
32
24
20
65
73
9
M 6 X 22
1.6
90
4,450
20.6
13.5
520
42 x 75
48
40
29
24
75
83
9
M 6 X 22
3.9
173
8,200
30.5
13.5
955
45 x 75
48
40
29
24
75
83
9
M 8 X 30
3.9
185
8,200
28.4
12.7
900
48 x 80
48
40
29
24
80
88
9
M 8 X 30
3.9
198
8,200
26.7
12.7
1,010
50 x 80
48
40
29
24
80
88
9
M 8 X 30
3.9
206
8,200
25.6
13.2
950
55 x 85
48
40
29
24
85
94
10
M 8 X 30
3.9
252
9,100
25.8
12.5
1,060
60 x 90
48
40
29
24
90
99
10
M 8 X 30
3.9
275
9,100
23.7
14.2
1,130
65 x 95
48
40
29
24
95
104
12
M 8 X 30
3.9
357
11,000
26.3
12.9
1,220
70 x 110
62
52
37
30
110
119
10
M 10 X 40
7.5
504
14,400
26.4
12.3
2,280
75 x 115
62
52
37
30
115
124
0
M 10 X 40
7.5
540
14,400
24.6
11.8
2,400
80 x 120
62
52
37
30
120
129
10
M 10 X 40
7.5
575
14,400
23.0
11.8
2,520
85 x 125
62
52
37
30
125
134
12
M 10 X 40
7.5
734
17,000
26.0
13.6
2,660
90 x 130
62
52
37
30
130
139
12
M 10 X 40
7.5
775
17,000
24.6
13.0
2,780
95 x 135
62
52
37
30
135
144
14
M 10 X 40
7.5
955
20,000
27.2
14.7
2,980
100 x 145
74
34
46
39
145
154
15
M 10 X 40
7.5
1,080
21,000
19.9
11.3
4,300
