PRECISION LOCK NUT - SLN TYPE

Features
- Material : DIN C45, JIS S45C
  : KS SM45C
- Hardness : HRC 22 ~ 25
- Nut Grade : Precision class
- Squarness of Nut Face : ±0.003
  • Advantages
    1. Three looking pins located in equal intervals enable the nut to be assembled with the shaft at appropriate angle and adjust the deviation properly.
    2. No need for a lock washer flutting of shaft key.

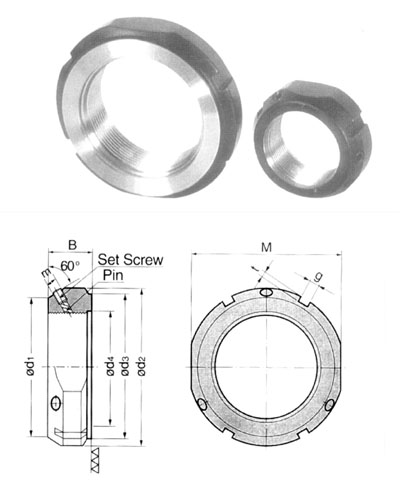

DIMENSIONS (mm)

PART NO.
TRADE & PITCH
Dimensions
Axial Load
(KN))
Weight
(g)
d1
d2
d3
d4
B
g
Set Screws
t
M
m
Torque (Nm)
SLN 02
M 15 X 1
26
33
25
16
16
4
2.5
30
M5
4.5
60
75
SLN 03
M 17 X 1
29
37
30
18
18
5
2.5
34
M6
8
80
100
SLN 04
M 20 X 1
32
40
32
21
18
5
2.5
36
M6
8
90
110
SLN 05
M 25 X 1.5
36
44
36
26
20
5
2.5
41
M6
8
130
130
SLN 06
M 30 X 1.5
41
49
41
32
20
5
2.5
46
M6
8
160
160
SLN 07
M 35 X 1.5
46
54
46
38
22
5
2.5
50
M6
8
190
190
SLN 08
M 40 X 1.5
56
65
56
42
22
6
3
60
M6
8
210
300
SLN 09
M 45 X 1.5
61
70
61
48
22
6
3
65
M6
8
240
330
SLN 10
M 50 X 1.5
65
75
65
52
25
7
3
70
M6
8
300
400
SLN 11
M 55X 2
74
85
75
58
25
7
3
80
M6
18
340
540
SLN 12
M 60 X 2
78
90
79
62
26
8
4
85
M6
18
380
610
SLN 13
M 65X 2
83
95
84
68
28
8
4
90
M8
18
460
710
SLN 14
M 70 X 2
88
100
89
72
28
8
4
95
M8
18
490
750
SLN 15
M 75X 2
93
105
94
77
28
8
4
100
M8
18
520
800
SLN 16
M 80 X 2
98
110
96
83
32
8
4
100
M8
18
620
900
SLN 17
M 85X 2
107
120
106
88
32
10
4
110
M10
35
650
1,150
SLN 18
M 90 X 2
112
125
111
93
32
10
4
115
M10
35
680
1,200
SLN 19
M 95 X 2
117
130
116
98
32
10
4
120
M10
35
710
1,250
SLN 20
M 100 X 2
122
135
121
103
32
10
4
125
M10
35
740
1,300
SLN 22
M 110 X 2
132
145
130
112
32
10
4
135
M10
35
800
1450
SLN 24
M 120 X 2
142
155
140
122
32
10
4
145
M10
35
860
1,600
SLN 26
M 130 X 2
152
165
150
132
32
12
5
155
M10
35
920
1,700
SLN 28
M 140 X 2
162
175
160
142
32
14
6
165
M10
35
980
1,800
SLN 30
M 150 X 2
172
185
170
152
32
14
6
175
M10
35
1,040
1,950
SLN 32
M 160 X 3
182
195
180
162
32
14
6
-
M10
35
1,100
2,100
SLN 34
M 170 X 3
192
205
190
172
32
14
6
-
M10
35
1,160
2,200
SLN 36
M 180 X 3
202
215
200
182
32
16
7
-
M10
35
1,220
2,300
SLN 38
M 190 X 3
212
225
210
192
32
16
7
-
M10
35
1,280
2,400
SLN 40
M 200 X 3
222
235
220
202
32
18
8
-
M10
35
1,350
2,500
